Работа с лазерным уровнем: этапы выравнивая пола своими руками

Как работать с нивелиром

У лазерных уровней могут быть разные наборы функций. В базовом варианте есть возможность получить вертикальную и горизонтальную плоскости, а также включать их вместе и получать пересечение. В некоторых моделях есть возможность получать точку в зените и под прибором (отвес, точка — надир), также бывает функция построения двух параллельных вертикальных плоскостей. Дополнительные возможности полезны, но их наличие увеличивает стоимость, так как система становится сложнее. Некоторые производители в базовую комплектацию добавляют штативы или платформы, которые можно крепить на стену при помощи шурупа или магнита.

Основные функции нивелира (построителя плоскостей) бытового класса

Отличаются модели и возможным углом выстраиваемой в горизонтальной поверхности плоскости (угол развертки). Он может быть от 110° до 360°. Проще всего работать с тем, который дает полную плоскость, но относится он к профессиональным моделям и стоит немало. Получить полную плоскость можно и при небольшой плоскости свечения. Для этого прибор поворачивают вокруг своей оси.

При использовании прибора на улице может быть полезен уловитель лазера. Он покупается обычно отдельно. При покупке надо проверять совместима ли данная модель с вашим лазером. Полезны могут быть специальные очки. Они во-первых, предохранят глаза от случайного воздействия лазера, во-вторых позволяют четче видеть луч.

Использование при работах на полу

Удобно пользоваться лазерным уровнем при выравнивании пола. Выставляете его примерно посредине помещения и включаете построение горизонтальной плоскости. На стенах отбивается ровная линия, по которой удобно делать разметку.

Горизонтальная плоскость отображается на стенах

Лазерный луч также отображается на любом предмете, который вы поставите на пути его следования. Используя это свойство и линейку (рулетку) вы сможете найти самую выступающую и самую «утопленную» часть пола. По этим данным вы определите, на каком минимальном уровне можно делать стяжку пола. Далее по найденной высоте делаете отметки по стенам и приступаете к установке маяков. Их тоже можно выставлять по лучу. Установив лазерный луч на нужную высоту, спинку маяка выставляете так, чтобы она была равномерно им подсвечена.

При помощи той же горизонтальной поверхности можно проверять и насколько ровно выложен бетон в стяжке. Луч будет виден на буграх, а впадины можно найти при помощи рейки.

Как пользоваться лазерным уровнем для укладки плитки на полу

Можно пользоваться лазерным уровнем и при укладке плитки на пол. Для этого необходимо получить пересечение лучей на полу. Выставляете требуемый режим, выбираете направление, по которому будете  укладывать плитку и, по видимой на полу линии, выравниваете шов.

Что может делать на стенах

Теперь рассмотрим как использовать лазерный уровень на стенах можно еще более активно:

• Проверить насколько кривая стена. Параллельно ей, на расстоянии в несколько сантиметров отбиваете лазером горизонтальную плоскость. При помощи линейки или рулетки измеряете расстояние от луча до нескольких точек стены. Так определяется насколько завалена стена и в каком месте, можно найти выемки и бугры. Эта процедура необходима при выравнивании стен.
• По той же методике можно проверить вертикальность углов.
• Отметить горизонтальную линию для крепления чего-то: мебели, профиля для потолка из гипоскартона и т.д.
• Получить перекрестие для укладки плитки на стену.
• Иметь вертикальную линию, чтобы  правильно наклеить первый лист обоев. горизонтальную, чтобы ровно наклеить бордюр и т.п.
• Проверить вертикальность откосов на окнах или дверях.
• Отметить линию для прокладки электропроводки.

Пользоваться лазерным уровнем во время ремонта приходится часто, да и позднее в быту, при мелких работах он часто нужен: что-то ровно повесить, то выставить бытовую технику (стиральную машинку, например) и т.д.

Видео-уроки по работе с лазерным нивелиром (уровнем)

Это интересно: Как правильно поставить цепь на бензопилу — правила, основные трудности

Как пользоваться лазерным уровнем для выравнивания пола. Пошаговая инструкция

Работы по выравниванию пола проводятся следующим порядком:

1. Очистка пола от всех загрязнений. Выбоины прочищаются от всех обломков.
2. Нивелир ставят в середине комнаты, находят самый высокий и низкий участок, определяют, какие материалы будут использованы для заливки стяжки.
3. Уровень ставят на самую высокую возвышенность. Им отбивается горизонтальная плоскость в 2-3 см от вершины. В низких точках ставят маячки, закрепляя их саморезами. Высоту маячков делают по плоскости, отбиваемой нивелиром. Спинка маяка должна быть подсвечена лучом равномерно, а не с одной стороны (это говорит о том, что маячок вышел над плоскостью будущей стяжки).
4. На маячках натягивают металлическую сеть.
5. Производят заливку стяжки. Стяжку высушивают на протяжении как минимум недели.

Осталось проверить качество нового пола. С помощью нивелира можно увидеть, где остались неровности. Их легко загладить до идеального зеркала поверхности с помощью финишного состава.

Ротационный нивелир

Устройства этого типа предназначены, прежде всего, для построения горизонтальной плоскости. Она образуется вращением горизонтального луча вокруг вертикальной оси со скоростью около 10 об/с. Кроме плоскости, такие устройства еще указывают точки «зенит» на потолке и «надир» на полу, образуя отвес, проходящий через центр прибора.

Использование ротационного уровня в целом мало отличаются от применения секторных построителей, но есть и некоторые отличия. Это больший рабочий радиус и работа только с одной плоскостью. Некоторые профессиональные модели способны наклонять плоскость нивелирования на заданный угол. Вращение луча, в отличие от развертки, не рассеивает его, поэтому световая отметка остается заметной на расстоянии до 200–600 м. Такая дальность позволяет делать разметку горизонта в масштабах строительной площадки.

Как проверить на точность

Перед тем, как говорить о методиках проверки, скажем пару слов о допустимых погрешностях измерения. Любой прибор выдает измерение более или менее точно. Величина, на которую результат отличается от идеального значения, и называется погрешностью. Погрешность бытовых моделей лазерных уровней составляет 2-3 мм на 1 м, а устройства профессионального класса имеют точность, в 10 и более раз высокую.

Прежде всего, перечислим симптомы, при которых нивелир явно нуждается в юстировке и ремонте:

• Повреждены корпус или кнопки управления. Наиболее часто такие неисправности являются следствием падения устройства с высоты. Кнопки выходят из строя обычно из-за попадания внутрь грязи, пыли, воды. Кроме того, частая причина выхода кнопок из строя – повреждения при нажатии острыми инструментами.
• Искривляются концы лучей (вверх или вниз у горизонтальных, вправо или влево у отвесных).
• При попытке выставить на стене перекрестье лучи образуют случайные углы вместо прямого угла.

К сожалению, далеко не всегда неисправность заметна столь четко. Часто причиной неисправности становится сбой в электронной схеме, контролирующей автоматическую подстройку по уровню. Заметить ошибку в 1-2° на глаз трудно, но она может привести к существенному искажению разметки.

Методика поверки нивелира

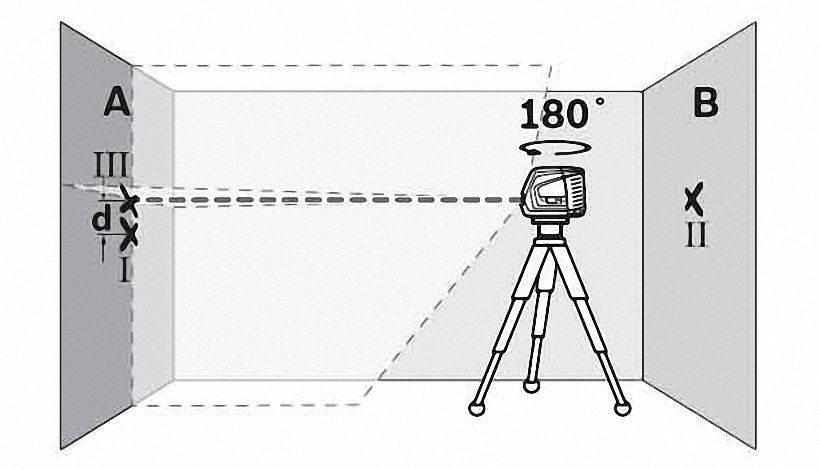

Начинают работу с проверки горизонтального луча. Прежде всего, на максимально большом расстоянии выставляют перекрестье на стену и делают отметку по центру креста. Затем нивелир поворачивают на штативе так, чтобы на стену падал только горизонтальный луч. Его направляют на отметку и замеряют расстояние между двумя точками. Если оно не превышает 2-3 мм, луч отображается правильно. Так же проверяют вторую сторону.

Для проверки наклона плоскости построения применяют такую методику. Нивелир ставят в центре комнаты, отмечают положение креста на двух параллельных стенах точками. Затем нивелир переносят к одной из стен на 0,5-0,7 м. После этого снова отмечают положение перекрестий, причем делают новые отметки положения перекрестий. Если они не отдаляются от старых меток более, чем на 2-3 мм, плоскость отображается правильно.

Для проверки правильности отображения вертикального луча нужен отвес. Его укрепляют на ровной стене, а нивелир ставят от стены на расстояние хотя бы в 5 м. Вертикальный луч совмещают с нитью отвеса. Если нить и луч не расходятся более, чем на 1-1,5 мм, вертикальный луч отображен правильно.

Если хотя бы при одной проверке точность нивелира оказалась ниже заявленной, необходимо обратиться в сервисный центр для проведения юстировки.

После покупки нивелира сохраните гарантийный талон и чек. Эти документы понадобятся для оформления гарантийного сервиса.

По маячкам

После проведения разметки на стене лазером, необходимо сделать соответствующие отметки на полу. Для выравнивания пола любым методом необходимо иметь специальные маяки. С их помощью можно задать нужную толщину стяжки. Они представляют собой своеобразные уровни, в сечении напоминающие букву П.

Перед этой процедурой на стене с использованием лазерного уровня были сделаны нужные отметки. На уровне этих меток должен располагаться верх маяков. Использование маяков значительно повысит качество выполнения работы. Ведь без профессиональных навыков выравнивания пола добиться идеальной поверхности на глаз очень сложно.

Основные рекомендации

Чтобы выравнивание и монтаж пола своими руками прошел более эффективно необходимо учесть такие важные моменты:

• лаги необходимо устанавливать поперек падения лучей света;
• брусья укладываются перпендикулярно проходу в таких помещениях, как фойе или коридор;
• чтобы повысить звукоизоляцию между этажами под дерево обязательно положить прокладку или слой засыпки;
• всегда необходимо соблюдать зазор между стенами и обрешеткой. Он необходим для качественной вентиляции пола.

Рекомендуем подробнее узнать о том, как не срывая доски можно выровнять деревянный пол.

Видео укладка фанеры на пол

↑ Как выровнять пол под отделку цементно-песочной стяжкой

Цементно-песчаная стяжка – один из наиболее распространенных способов выравнивания пола. Для его выполнения используется смесь из песка и цемента. Соотношение компонентов определяются, исходя из ожидаемых нагрузок.

Такой вариант особенно актуален для частных домов. Стяжка может использоваться в кухне, ванной и других помещениях с повышенной влажностью. Такой пол хорошо держит нагрузку, благодаря чему востребован при обустройстве помещений с высоким уровнем проходимости. На цементно-песчаную подушку можно выкладывать любое покрытие, в том числе паркет, ламинат и плитку.

Достоинства стяжки заключаются в следующем:

1. Высокий уровень прочности.
2. Долговечность.
3. Эстетичность. Стяжка скрывает инженерные коммуникации.
4. Адекватная цена работ.

Такая стяжка – идеальный вариант для неровного пола.

Из недостатков самым серьезным считается длительность работ – для окончательного затвердения стяжки требуется от двух до трех недель. Их выполнение «по плечу» только людям, обладающим определенными навыками. Если у хозяина нет опыта, то придется привлекать к обустройству стяжки профессионалов.

1. Перед началом работ следует определиться с нулевым уровнем. Используя строительный уровень, требуется создать линию на высоте ориентировочно полутора метров от поверхности пола. Выбранное расстояние может быть минимальным. В любом случае оно должно давать возможность определить высоту пола. Не нужно забывать о стяжке, толщина которой начинается от 2 см. Специалисты рекомендуют наметить будущий уровень на стене, что обеспечит ровное выполнение стяжки.
2. Следующий шаг – подготовка основания. На этом этапе нужно очистить его от пыли, сначала с помощью метлы, затем пройтись по поверхности пылесосом.
3. Затем наступает черед грунтования пола. Специалисты советуют после нанесения грунтовки покрыть основание гидроизоляционным составом, а затем повторно обработать грунтовкой. Такой подход обеспечит хорошее сцепление с бетоном.
4. Следующий этап – выставление маяков. В их роли выступают Т-образные направляющие из металла, которые фиксируются на основании при помощи регулируемых винтов. Также их можно устанавливать на горки соответствующей высоты, сформированные из рабочего раствора. Для проверки верности выставленных маяков применяют строительный уровень. Оптимальное местоположение для первого маяка – на расстоянии двадцати сантиметров от стены. Остальные фиксируются параллельно первому с шагом от 40 до 60 см.
5. Для приготовления раствора можно использовать готовую смесь. Ее разбавляют водой в количестве, обозначенном в инструкции. Также рабочий раствор можно приготовить самостоятельно, используя для этого цемент и песок. Замешивание рекомендуется проводить при помощи миксера или дрели с соответствующей насадкой. Правильно приготовленный раствор по своей консистенции не отличается от густого теста. При помещении на рабочую поверхность он должен слегка расплываться.
6. Раствор выкладывается между маяками по направлению от угла помещения к двери. Для выравнивания залитой смеси используют уровень, излишки смеси сдвигаются по направлению движения. Специалисты рекомендуют делать металлическим стержнем проколы на обработанной поверхности, чтобы избежать образования воздушных пустот.

Если хозяин выполняет работу самостоятельно, то потребуется помощь напарника. Один работник будет выкладывать смесь, второй – готовить свежую партию раствора. Необходимость в напарнике обусловлена тем, что все работы по обустройству стяжки в отдельном помещении нужно завершить на протяжении дня.

Срок застывания раствора колеблется от двух до трёх недель. Но ходить по свежей стяжке можно уже на третий день.

Чтобы избежать чрезмерного испарения влаги, рекомендуется покрыть пол пленкой. Альтернативный вариант – смачивание поверхности не реже двух раз в сутки.

О высоком качестве выполненной работы свидетельствует равномерный цвет всего пола, а также характерный звук, издаваемый при ударе бруском из дерева. По горизонтали допустимое отклонение по высоте не может превышать 0,2%.

Бетонную стяжку можно рассматривать как отдельный способ выравнивания или очередной этап обустройства идеального пола.

Деревянные рейки

Заливка пола с использованием маяков из дерева сегодня производится очень редко, а сухая стяжка по ним выполняется чаще. Этот способ сейчас почти не применяется. Направляющими служат деревянные брусья (толщина от 30 мм), который перед использованием обязательно тщательно вымачиваются в воде. После завершения работ такие маяки вытаскиваются из схватившегося раствора, а образовавшиеся пустоты закладываются свежей смесью. Уровень выдерживается по уложенной стяжке. Чтобы правильно выставить маяки, их высота регулируется деревянными клиньями, подкладками, саморезами.

Сегодня это самый распространенный метод обустройства не очень высокой стяжки. Вдоль линии будущего размещения направляющих в пол закручиваются саморезы, вкручиванием и выкручиванием которых выставляется высота профилей.Для контроля горизонтали между вкрученными саморезами натягивается нить, шнур или леска.

Выводится нулевой уровень будущего пола, вокруг нити выкладываются бугорки раствора. Чтобы смесь быстрее застывала, иногда всыпается алебастр. Просто цементно-песчаные холмики высыхают за 2-3 суток (состав с добавками схватывается в течении 3-4 часов). Достаточно часто выполняется роль маяков выполняют штукатурные профили.

Специалисты рекомендуют закреплять профили той же смесью, которой выполняется вся стяжка (без добавок, алебастр достаточно быстро разрушается). Она получается значительно надежнее, но часто для крепления направляющих используются особые штукатурные составы.На такие бугорки укладываются профили и вдавливаются в смесь до требуемого уровня.

Профили П-образной формы по гипсокартону, также применяются, чтобы выставить маяки. Сначала в основание закручиваются саморезы (шаг соблюдать в 40-50 см). Их размер выбирается так, чтобы внутрь дюбеля входило не менее половины. Саморезы у стен выставляются в нулевой уровень будущего пола (регулирование производится вкручиванием или выкручиванием).

Чтобы было удобно устанавливать направляющие, между стенами натягивается нить, шнур или проволока.П-образные профили размещаются основанием вверх поверх саморезов. По натянутой нити закручиваются оставшиеся саморезы, чтобы направляющие выставить в нулевой уровень будущего пола. Правилом проверяется правильность горизонтали, а также правильное размещение профилей между собой.Аналогично может осуществляться установка маяков:

• на бруски из дерева;
• кирпичи;
• бугорки из раствора.

После схватывания смеси:

• проверяется правильность горизонтали;
• маяки удаляются заделываются раствором.

Когда смесь полностью высохла, вокруг профилей выполняется заливка стяжки.

Подготовка к работе

1. Выбираем нивелир

Поэтому для каждого случая есть отдельный аппарат, который поможет избежать неприятностей. Их разделяют на группы, исходя из их точности и принципов работы.

• Высокоточные — допускают погрешность не более миллиметра
• Точные — их средняя ошибка составляет уже два миллиметра
• Технические — у них может быть самое большое смещение в измерениях, которое составляет 10 миллиметров.

По принципу действия уровни можно разделить на три группы.

Оптические

Их главной составляющей является оптическая трубка, увеличивающая изображение почти в 30 раз. С помощью специально размеченных реек и направленного света она помогает выравнять конструкцию в горизонтальной плоскости.

Цифровые

Они не только считывают информацию, но и запоминают ее. Поэтому их можно назвать самыми точными среди аналогов. Однако у них есть два минуса — их высокая цена и восприимчивость к повреждениям.

Лазерные

Это самые часто используемые приборы. Они легкие в использовании и не требуют специального обучения для управления.

Есть несколько видов этих приспособлений

Ротационные

Отличаются наличием вращающейся головки. Она делает 60 оборотов в минуту и при помощи двух лазеров проецирует световые полосы на плоскость. Чем ниже скорость вращения, тем лучше будет видна полоса излучения.

Точечные

Как следует из их названия они могут отображать только точки. Одним из плюсов таких уровней является их способность работать как на стенах, так и на полу и потолке.

Линейные

Могут строить горизонтальные, вертикальные и диагональные лучи в разных плоскостях. Чаще всего применяются для построения линий крепления.

2. Установка

Поэтапная подготовка инструмента к эксплуатации

• Проверьте помещение на наличие преград для сенсора, иначе проложенная линия прервется
• Выберите максимально ровную площадку для расположения и поставьте аппарат на специальный держатель или штатив. После этого надежно закрепите конструкцию. Стоит отметить, что во время работ перемещать нивелир запрещено.
• Соблюдайте прописанное в инструкции расстояние, на котором прибор нужно располагать от измеряемого объекта.
• Обязательно защищайте глаза. Пользуйтесь специальными очками, а также позаботьтесь о детях и животных. Поскольку излучение очень мощное, то оно может нанести им вред.

Видео уроки с инструкциями о том, как пользоваться лазерным нивелиром можно найти в Сети. Вот, например, один из низ

3. Настройка

Для большинства моделей инструкция всегда почти одинаковая, но иногда в настройке аппаратов определенных марок есть особенности. Если говорить о самых простых нивелирах, то на их корпусе обычно есть два пузырьковых уровня и винты. Вы сможете выровнять луч, аккуратно подкручивая их.

Некоторые модели могут проецировать несколько световых полос. Настройте отображение именно того, который вам понадобится. Таким образом вы можете выровнять их просматривая, сколько градусов между каждой направляющей. Но все же не рекомендуем применять все функции одновременно, поскольку они вас могут запутать.

4. Дополнительные приборы

Порой регулировки и грамотной установки устройства бывает недостаточно для точного определения неровностей.

1. Необходимость в рейке возникает в тех случаях, когда на поверхности нужно провести несколько параллельных направляющих, находящихся на одинаковом расстоянии друг от друга.

2. Мишень продается непосредственно с аппаратом. Это пластиковая пластина, на которой нарисовано несколько концентрических кругов. Такое приспособление подойдет для тех, кто использует нивелир в большом помещении и повысит точность переноса проекции.

3. Излучение устройства можно увеличить почти вдвое, если установить на него преемник. С ним проекция будет видна даже в солнечную погоду на улице. Стоит отметить, что нужно заранее подумать о приобретении преемника той же марки, что и основной инструмент. Так вы избежите неприятностей из-за несовместимости механизмов.

Это интересно: Как пользоваться водяным уровнем — преимущества и сложности

↑ Как померять уровень пола?

При выборе метода выравнивания вначале определяют степень неровности напольной поверхности. Визуально определить, на сколько пол неровен – сложно. Нужны для определения специальные инструменты:

Обычный строительный уровень. Но не всегда его длины достаточно. Тогда при измерении под уровень размещают строительное правило.

Гидроуровень. Инструментпомогает просто и достаточно точно выполнить замеры в помещениях, имеющие большую площадь

Важно только при заполнении гидроуровня водой избегать образования завоздушин в его рабочей трубке.

Уровни лазерные. Приборы ещё проще в использовании. К тому же, измерения выполняются с максимальной точностью

Благодаря широкой функциональности лазерного уровня, значительно облегчается весь процесс замеров. Погрешность существует, но она не больше 1-2 мм/м. Важно при измерении надеть защитные очки.

Нивелир– прибор относится к профессиональному геодезическому инструменту. Нивелир сложен в обращении, нужно научиться ним пользоваться. Но точность измерения идеальная, прибором измеряют огромные площади.

Выравнивая полы в доме, их выводят на нулевой уровень. При подборе финишного покрытия учитывают способ выравнивания, ведь он может отличаться на 1-3 см.

Основания для пола

Устройство пола на грунте с кирпичными столбиками

В зависимости от местонахождения помещения и его конструктивных особенностей основанием для будущего пола может быть:

• грунт;
• железобетонное перекрытие;
• деревянные балки.

Первый вариант предусматривает обязательное наличие кирпичных столбиков. Они должны стоять на фундаменте здания и именно на них будут устанавливаться лаги. Но сначала, чтобы обеспечить проникновения холода и сырости в помещения, которые к тому же отрицательно влияют на деревянные лаги на кирпичные столбики кладется рубероид или любая другая изоляция. Чтобы пол лучше держал тепло между лагами стелиться утеплитель. Поэтому высота подполья должна быть не меньше 20 см

Стоит также обратить внимание, что шаг между лагами зависит от их толщины и колеблется в пределах от 90 до 120 см

Пример укладки лаг на бетонное основание

Покрытие из железобетона, что так часто встречается в многоэтажном строительстве, не может стать ограничением, если хозяин хочет иметь деревянный пол. В этом случае выравнивание пола также происходить с помощью лагов, на которые затем монтируется фанера или любое другое напольное покрытие из древесины. Шаг между лагами, как правило, составляет 60 см.

Видео выравнивания бетонного пола
