Как снять дверную ручку и не повредить элементы механизма? (видео)

Содержание

Как снять дверную ручку с межкомнатной двери?

Для начала нужно будет определить какой перед вами тип дверного механизма. Это необходимый пункт, чтобы определиться с инструментами и ходом работы. Далее мы подробно поговорим по каждому конкретному виду и обсудим мелкие нюансы работы, которые могут стать подводными камнями.

Нажимный механизм

Как уже говорилось ранее, это самый популярный вид модели дверной ручки для межкомнатной двери. Разобрать ее не составит труда и в процессе нам понадобится только лишь один инструмент – отвертка. В некоторых случаях может пригодиться шестигранный ключ, поэтому его лучше тоже заранее припасите.

Откручиваем саму ручку, внешнюю часть замка.

Когда вы уже сняли нажимной элемент, можно увидеть углубление с потайным винтом – его откручиваем с помощью отвертки и снимаем с оси. Как раз на этом этапе вместо отвертки иногда приходится использовать ключ.

Далее снимаем декор, который маскирует само крепление. Накладка имеет резьбу во многих моделях – ее мы просто поворачиваем.

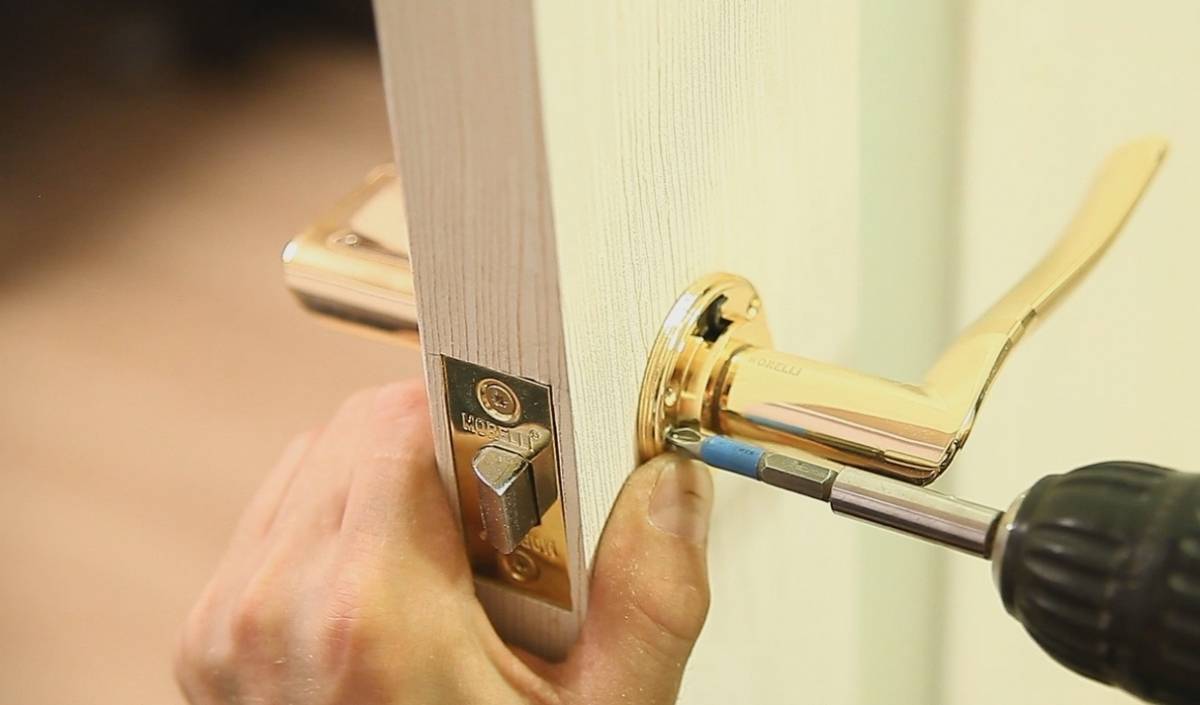

Когда декоративная накладка откручена становятся видны винты – их мы аккуратно откручиваем и тянем на себя весь механизм

Это действие должно выполняться максимально осторожно – придерживайте ручку с обратной стороны дверного полотна

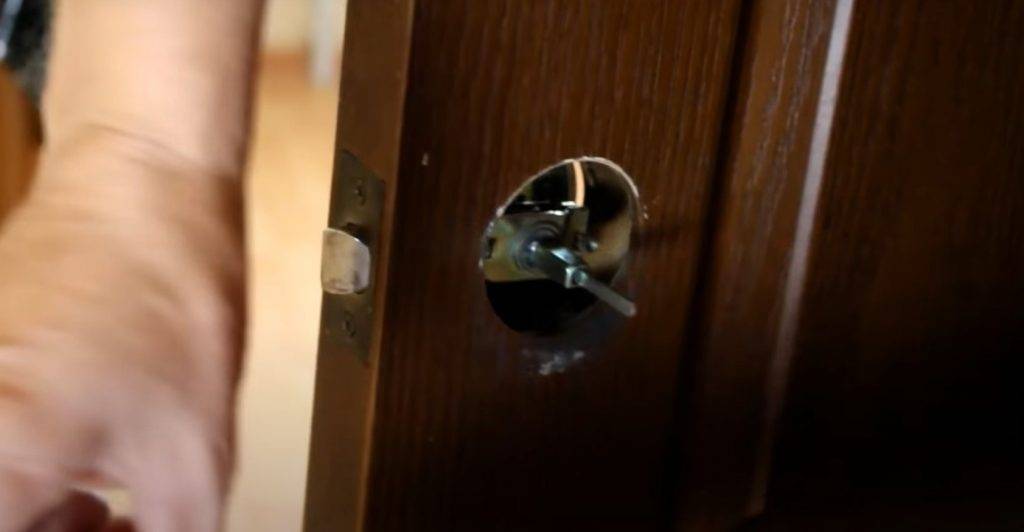

Снимаем поворотный осевой элемент.

Фото с сайта dvervdome.ru

Если есть необходимость в демонтаже защелки или замка – выполняете ту же последовательность действий, но плюс ко всему еще и откручиваете пластинку замка на торце двери, а затем вынимаете само устройство.

Главная особенность ручек такой модели – наличие четырехгранной накладки и язычка защелки. Когда вы полностью сняли фурнитуру, посмотрите на чем ручка была закреплена. Иногда в через отверстие в четырехгранном стержне и идентичное отверстие в самой ручке проходит стерженек. Тогда просто вытаскиваете его и без осложнений достаете ручку. конечно, предварительно откручивается накладка с другой стороны дверного полотна.

Поворотная

Давайте разберемся, как снять поворотную ручку с межкомнатной двери. Поскольку принцип работы механизма очень сходен с предыдущей моделью – нажимной, разница в процессе демонтажа невелика.

Тем не менее есть один нюанс, который отличает эти два замочных устройства. Снятие декоративной поворотной части, которая даже визуально отличает их друг от друга требует кропотливости.

Если вы не видите отверстие для ключа сбоку – разъединяйте элементы вручную. Ручку нужно при этом удерживать в неподвижно положении с одной стороны, а с другой – поворачивайте и снимайте с резьбы. Иногда для этого необходимо просто ее потянуть в сторону.

Точно так же снимаем розетку и откручиваем винтики.

Снимаем ось и начинаем убирать остальные детали, если это нужно.

Будьте осторожны – если приложить слишком большое усилие, например, при скручивании, можно повредить детали.

Хотите узнать подробнее? Посмотрите видео о том, как снять дверную ручку межкомнатной двери:

Ручка-кноб

Это наиболее сложная для установки и демонтажа модель. Однако, если вы будете следовать некоторым правилам, эта работ не вызовет у вас затруднений. Запаситесь ключом с упором, крестовой и плоской отверткой – на всякий случай, ведь вы не знаете заранее, каким окажется крепеж.

Фото с сайта dveridoc.ru

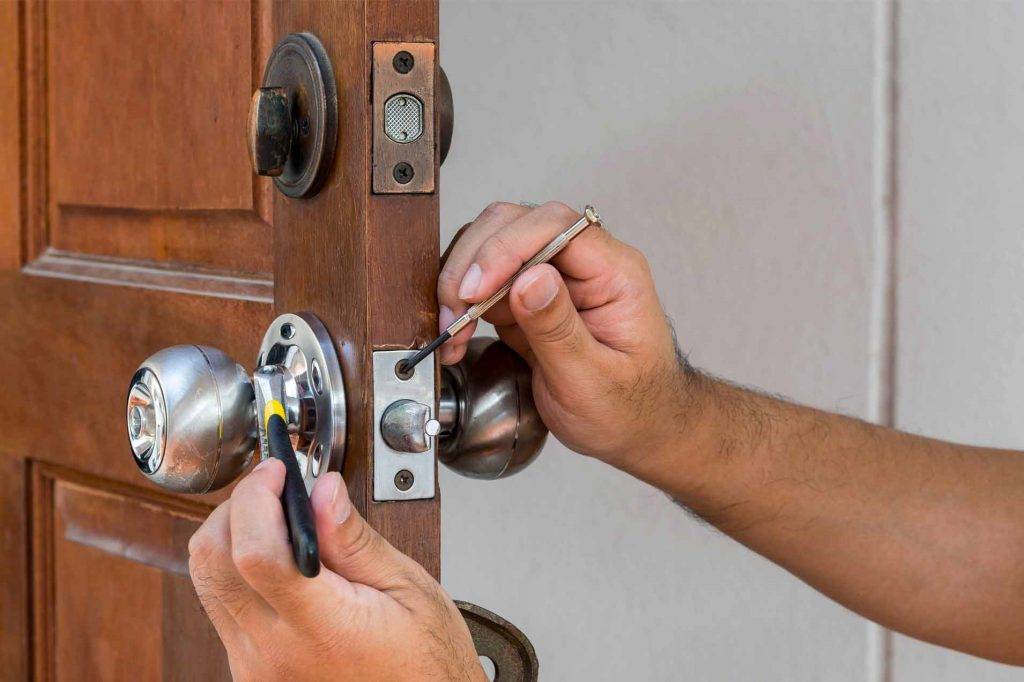

Плоской отверткой поддеваем и снимаем накладку, которая идет по кругу возле самой дверной ручки.
Затем воспользуемся ключом, или любым плоским предметом (можете взять широкий нож) – нажимаем на стопор, таким образом ручка оттягивается.
Снимаем ее с одной стороны и откручиваем винтики изнутри.
Теперь убираем с двери обе ручки.
Отвинчиваем шурупы, которые удерживают защелку.

Работая над разбором ручки-кноба, будьте осторожны и придерживайте часть в другой стороны дверного полотна.

Когда нет нужды полностью заменять замок и нужно всего лишь повернуть ручку в другую сторону, нужно в самом дверном полотне поставить защелку скошенным концом в ту сторону, куда предположительно будет закрываться дверь. Эта деталь прикручивается с помощью шурупов. Затем вставляем ручку с замочным механизмом, после чего с другой стороны закрепляется прижимная часть. Ее закрепляем двумя винтами.

После этой части работы нужно надеть декоративную планку и установить оставшийся элемент. Стержень должен встать ровно – для этого поворачивайте фиксатор до того момента, пока прорезь со стержнем совпадут.

На завершающем этапе работы нужно надеть ручку и зафиксировать ее.

Чтобы более подробно ознакомиться с процессом демонтажа этой модели ручки, посмотрите видео о том, как разобрать ручку межкомнатной двери:

Для чего требуется разборка дверного замка

Разборка замка двери может потребоваться для своевременного устранения мелких неисправностей, способных привести к замене всего механизма. К таким проблемам относятся:

скопление пыли в замочной скважине. Большое количество пыли ускоряет процесс естественного износа основных деталей запорного механизма;
отсутствие смазки. Когда в устройстве заканчивается смазка, ключ начинает плохо поворачиваться в замке, что может привести к механическим поломкам частей устройства;

Детали замка пришли в непригодность от пыли и отсутствия смазки

в замок попал инородный предмет, мешающий нормальной работе входной двери;
в замочной скважине сломался ключ, и вынуть его без разборки устройства не получается.

В дверном замке сломался ключ

Разборка межкомнатного замка возможна по аналогичным причинам. Список можно дополнить поломкой ручки-защелки.

Если вышеперечисленные проблемы не исправить при первичном обнаружении, то в ближайшее время потребуется замена механизма.

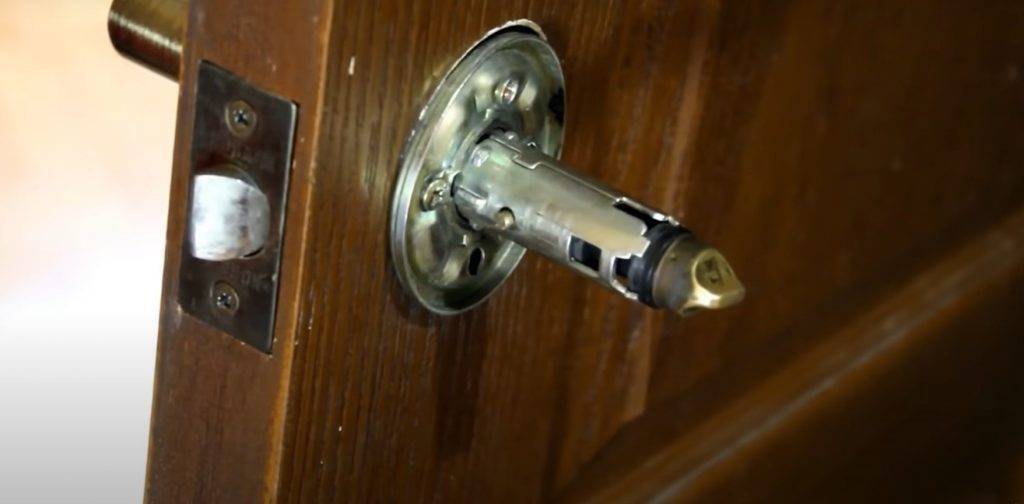

Особенности разбора замка в круглой ручке

Особенности разбора замка в круглой ручке в снятии верхних элементов. Рассмотрим детальнее.

Для получения доступа к крепежным стяжным винтам необходимо частично разобрать внутреннюю половинку ручки. В комплекте с ручкой должен был идти специальный ключ. С его помощью или другим острым тонким предметом необходимо надавить на отверстие. Отверстие может быть круглой или квадратной формы в зависимости от фирмы производителя. Через него происходит разборка.

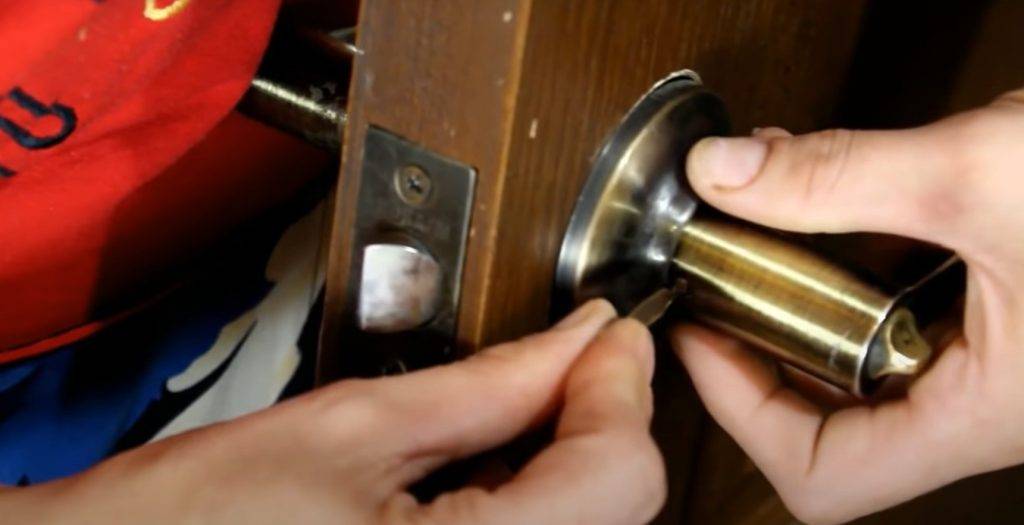

Нажимаем в отверстии на подпружинный фиксатор, не отпуская, тяните рукоятку ручки-кноба.
После снятия рукоятки, ее полностью вынимают. Нужно поддеть острым предметом наружный декоративный фланец, на котором есть соответствующий паз для этого действия.
Открутив два винта, вынимайте сердцевину замка из дверного полотна.

Виды неисправностей дверных ручек и их устранение

Если обнаружилось, что сломана ручка двери, нужно сначала определить причину. Опыт использования дверных ручек позволяет выделить 5 видов поломок, которые встречаются чаще всего:

Ручка заедает, при повороте наблюдается сопротивление.
Отваливается рукоятка, при этом ее крепление остается на месте.
Ломается четырехгранный штифт (квадрат) внутри замка.
При повороте ручки не двигается язычок.
Ручка после поворота не принимает исходное положение.

Теперь рассмотрим, как отремонтировать дверную ручку в каждом из этих случаев.

Если ручка заедает

Металлические части механизма при постоянной эксплуатации подвергаются истиранию, особенно если туда попадают частицы пыли. Чтобы этого избежать, нужно следить за наличием смазки в замке. Капните на ригель немножко масла и покрутите ручку, чтобы оно равномерно распределилось по всем деталям.

Иногда причина кроется в расшатавшихся элементах конструкции. Нужно подкорректировать их положение и затянуть покрепче крепежные болты.

Как правильно смазать дверной механизм

Ремонт при выпадении рукоятки

Виновником поломки в данном случае является стопорное кольцо, которое либо деформируется, либо смещается, а может и совсем лопнуть. Ремонт потребует времени, но сделать его будет несложно:

Снять декоративную розетку, повернув ее несколько раз (иногда она крепится маленьким винтиком снизу, тогда его нужно сначала открутить).
Открутить с помощью отвертки шурупы или болты, на которые крепится механизм.
Вынуть конструкцию и посмотреть состояние стопорного кольца. Если оно гнутое или сломанное (как бывает в большинстве случаев), нужно приобрести новую запчасть.
Вставить стопорное кольцо и весь механизм на место.
Установить ручку и закрепить ее.

Снятие декоративной планки и откручивание крепежных элементов ручки

При замене мелких деталей в механизме дверной ручки нужно быть очень осторожным, так как этот процесс может быть травмоопасным.

Ремонт при поломке внутреннего четырехгранного штифта (квадрата)

Такое возможно только при эксплуатации дешевых некачественных изделий, которые изготавливаются из хрупкого материала – силумина. В этой ситуации придется менять механизм полностью. Чтобы избежать таких поломок, лучше приобретать стальные конструкции от проверенных производителей. Замена ручки происходит следующим образом:

Откручивается крепеж у основания рукоятки, затем снимается она сама.

Откручивание винта у основания рукоятки

Отвинчивается декоративная планка и откручиваются болты, после чего вынимается вся конструкция.
На торце двери откручивается крепеж на замочной планке, после чего вынимается замочный механизм.
Новая ручка с замком устанавливается в обратном порядке.

Если не двигается язычок при повороте ручки

Если при открывании двери не работает защелка, причиной неисправности является слишком короткий квадрат. Он постепенно сдвигается в сторону защелки и прижимает ее. В результате она не может нормально функционировать. В этом случае действовать нужно так:

Приобрести на рынке более длинный квадрат. Если длина больше необходимой, можно укоротить его с помощью болгарки.
Открутить одну из ручек и вынуть конструкцию.
Заменить квадрат и вернуть ручку на место.

Ручка не возвращается в исходное положение

Если ручка не пружинит обратно в горизонтальное положение, это не значит, что она сломалась – возможно, просто соскочила возвратная пружина. Поставить ее на место можно так же, как и стопорное кольцо. Но иногда пружина лопается, и это уже становится проблемой: приобрести эту деталь на рынке очень сложно. Часто в таких случаях меняют весь механизм целиком.

Пружина, отвечающая за возвращение дверной ручки в исходное положение

Ремонт ручки металлической китайской двери

Иногда требуется выполнить ремонт наружной ручки двери из металла, а точнее ее замену, так как китайская фурнитура из силумина часто ломается. Сделать это проще, чем установить замок на металлическую дверь. Алгоритм действий не очень отличается от замены ручки межкомнатной двери:

Удаляется крепеж.
Извлекается квадрат. Если он подходящей длины, его можно оставить.
Прикрепляют накладки и прокладки и устанавливают ручку на квадрат.
Ставят на место планку, ригель должен встать на место.
Завинчивают крепежные элементы.

Отремонтировать дверную ручку в большинстве случаев несложно, главное – правильно определить причину. Если же конструкция ремонту не подлежит, стоит задуматься о приобретении качественной фурнитуры от известных производителей. Чтобы более наглядно представить, как разобрать дверную ручку, посмотрите следующее видео.

Главная Установка, замена дверных ручек

Пошаговая инструкция по демонтажу

Чтобы демонтировать дверную ручку, вовсе не обязательно обращаться за помощью к профессионалам. Для выполнения этой работы своими руками, достаточно ознакомиться со следующей пошаговой инструкцией:

Ручка с нажимным механизмом. Один из самых простых типов дверных ручек, которую можно демонтировать за несколько минут:

Откручивается накладка на замке со стороны торца дверного полотна.

Рис. 28. Снятие накладки

Декоративная пластина, которая выходит из фиксирующих пазов, подцепляется отверткой.

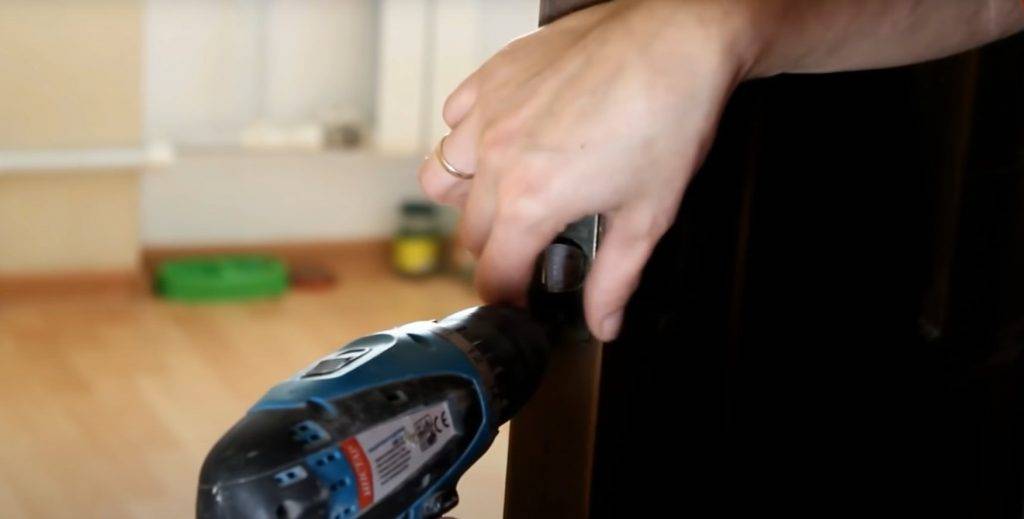

С обеих сторон откручивается конструкция рукоятки, удерживаемая на монтажных стальных пластинах.

Рис. 29. Демонтаж рукоятки

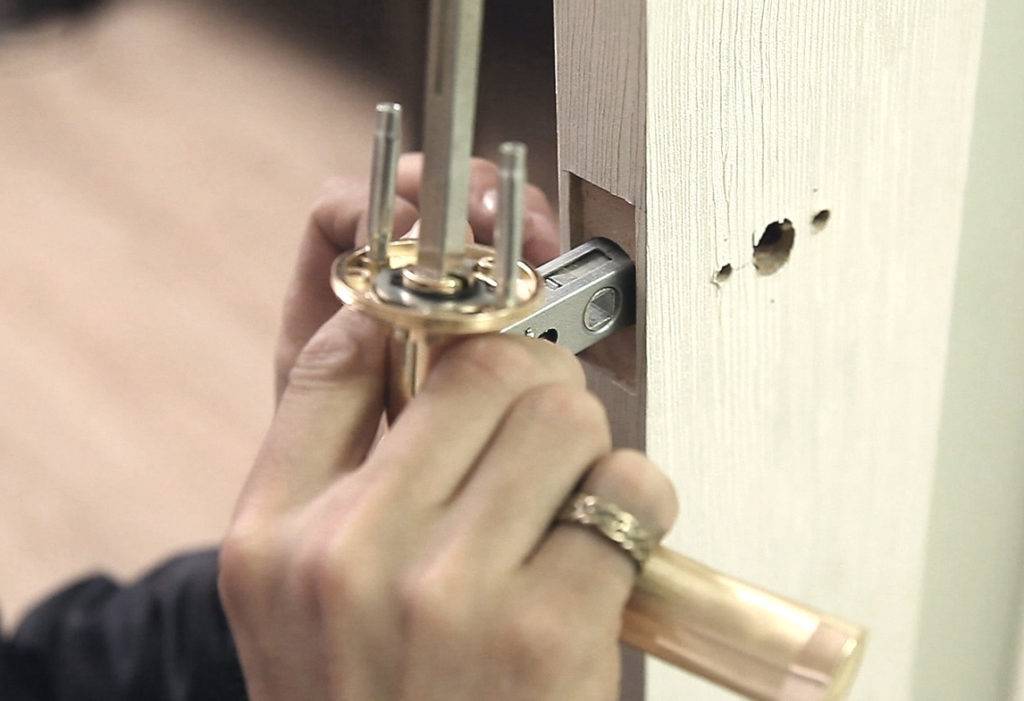

Рукоятка демонтируется, после чего из отверстия механизма извлекается прямоугольный штифт, передающий усилие от нажима на пружину ригеля.
Ригель может быть зафиксирован на дополнительный винт с внутренней стороны, который также необходимо выкрутить.

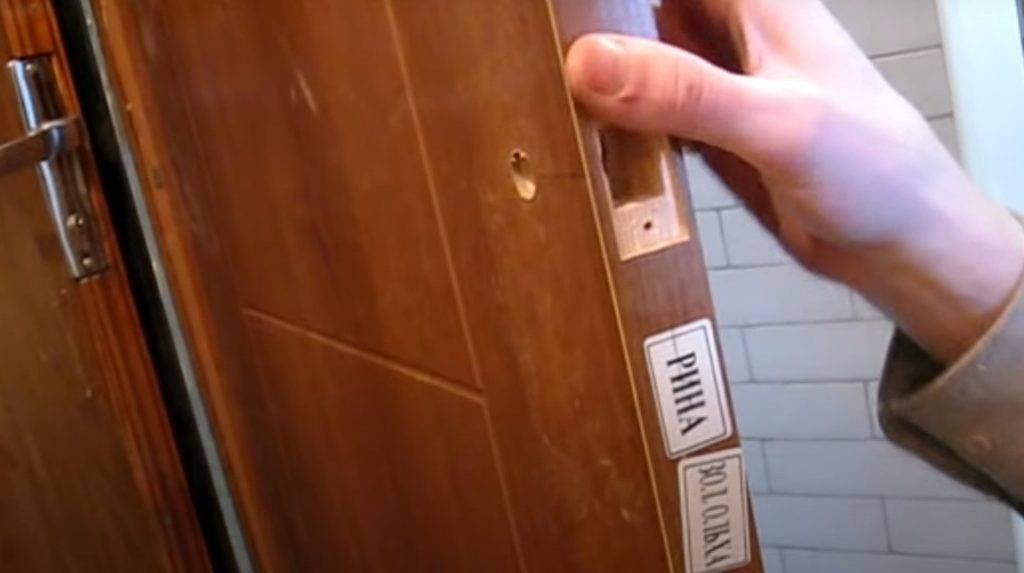

Когда ригель больше ничего не удерживает, используя стамеску или отвёртку в качестве рычага, механизм можно свободно извлечь из посадочного отверстия.

Рис. 30 демонтаж ригеля с замком

Стандартная поворотная ручка – процесс демонтажа, в целом повторяет алгоритм снятия предыдущей конструкции с небольшими отличиями:

Рис. 31. Полотно без ручки

Для снятия декоративной накладки может потребоваться шестигранник, так как такие ручки часто снабжаются миниатюрным винтом в нижней части.
С обеих сторон конструкция двух ручек взаимосвязана. Перед демонтажом элемента с одной стороны полотна, необходимо зафиксировать рукой ответную часть на тыльной плоскости изделия.

Рис. 32. Извлечение штифта

Когда рукоятки демонтированы, ригель извлекается по тому же принципу, как и для нажимной ручки.

Круглая ручка (кноб) – данные детали с рукояткой в виде шарообразного или конусного набалдашника снимаются по единой схеме:

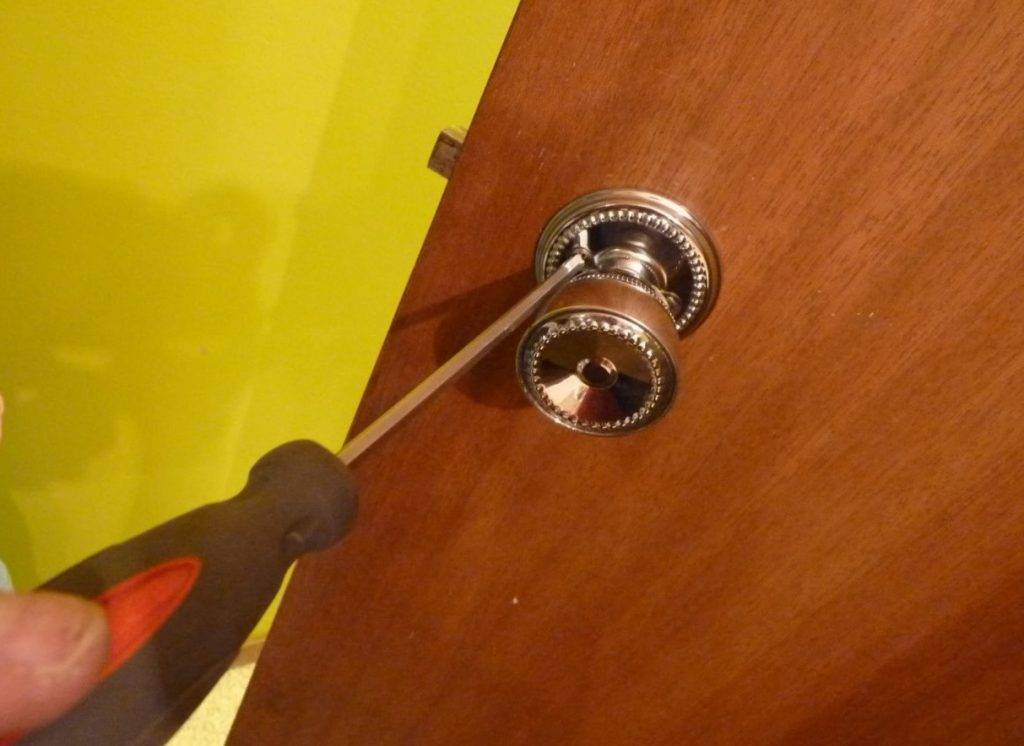

Как правило, круглый маскирующий колпачок фиксируется через две отформованные на металле защёлки, которые надо поддеть отвёрткой, чтобы снять элемент.

Рис. 33. Демонтаж кноба

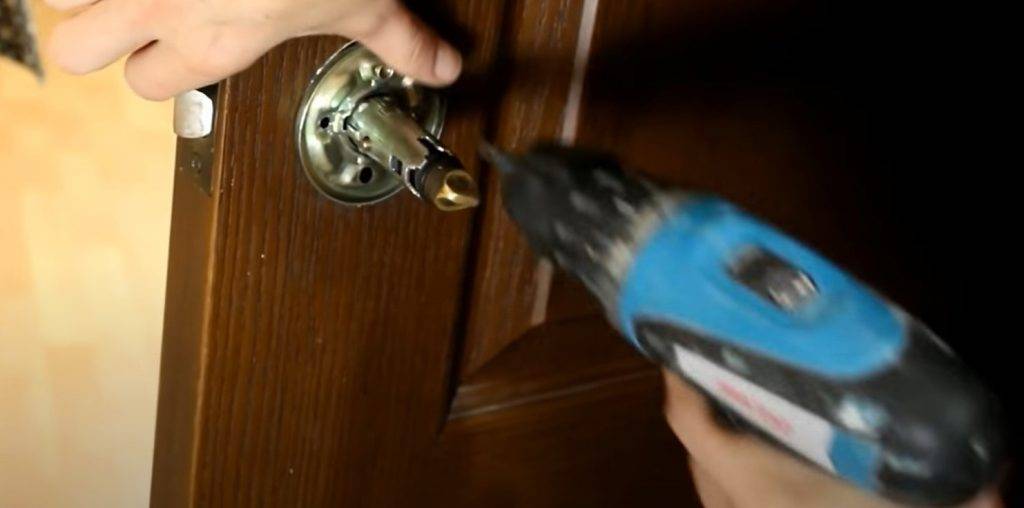

Под накладкой располагаются винты, фиксирующие рукоятку, от 2 до 3 штук, каждый из которых нужно полностью выкрутить.
Данные винты откручиваются только с одной стороны, после чего обе ручки свободно демонтируются с ригеля.

Рис. 34. Извлечение ригеля кноба

Из отверстия поворотного механизма извлекается стальной штифт.

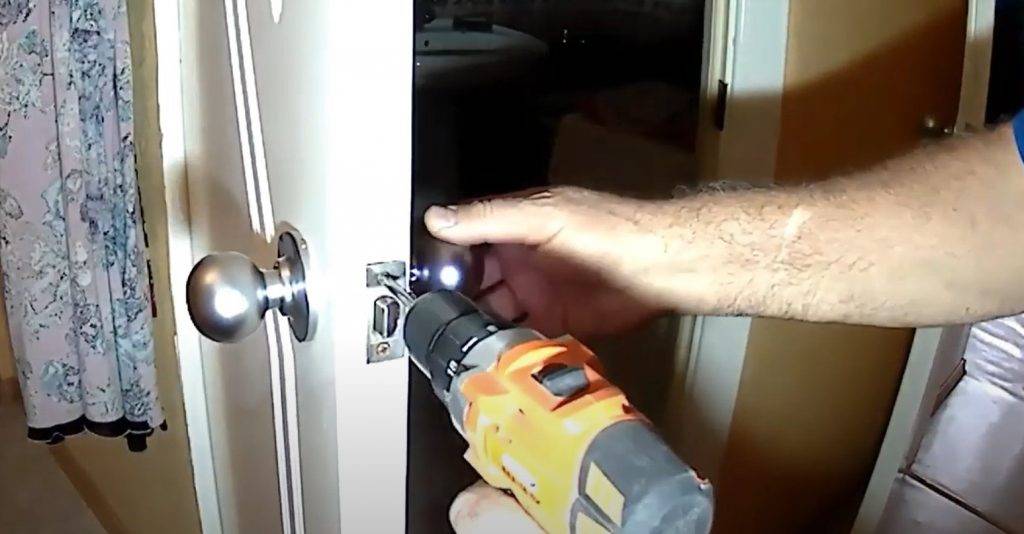

С торцевой части полотна выкручиваются саморезы, фиксирующие накладку.
Ригель необходимо поддеть отвёрткой и потянуть наружу – если он не поддаётся, воспользоваться принципом рычага.

Рис. 35. Снятие захвата для руки кноба

Демонтаж кноба с розеткой – отличие данного механизма от стандартной круглой ручки заключается в наличии замочной скважины для ключа, и алгоритм демонтажа немного меняется:

После снятия накладки и выкручивания винтов, с помощью ключа, вставленного в скважину, следует демонтировать саму конструкцию замка вместе с личинкой. При необходимости, следует приложить незначительное усилие, а, если конструкция не поддаётся – добавить проникающей жидкой смазки для снижения трения.

Рис. 36. Снятие кнопки кноба

Когда личинка извлечена, ригель и ручки снимаются по тому же принципу, как и со стандартным кнобом.

Стационарная ручка. При демонтаже детали, которая никак не связана с запирающим механизмом, достаточно одной отвёртки, чтобы открутить все саморезы, удерживающие её в полотне двери.

Рис. 37. Демонтаж стационарной скобы

Рис. 38. Демонтаж стационарного кноба

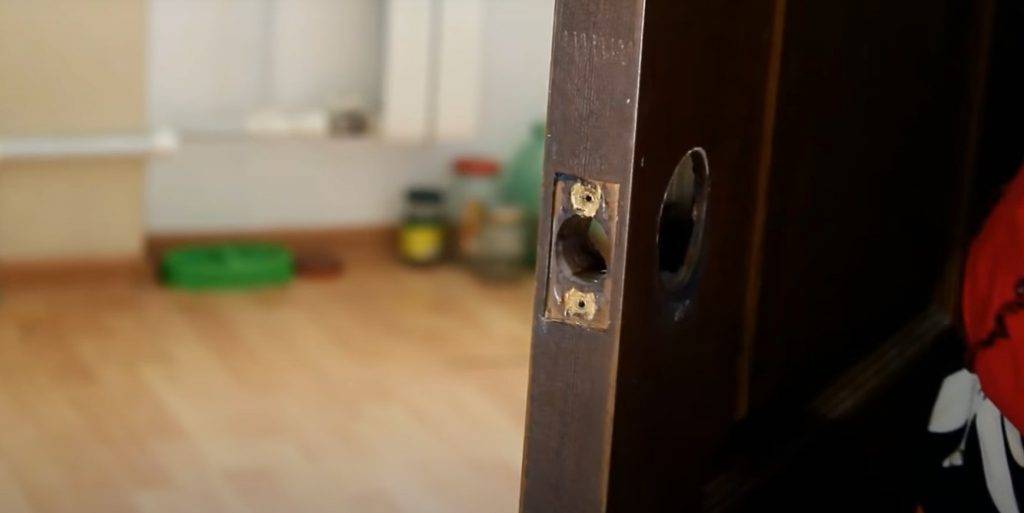

Рис. 39. Полотна без ручек с выборками

Если рассмотреть конструкцию большинства ручек для межкомнатных дверей, можно заметить, что каждая из них имеет схожее строение. Демонтаж производится по стандартной схеме. Если же какой-либо элемент конструкции не поддаётся при выполнении всех описанных выше шагов, скорее всего, мастер не заметил все удерживающие скрытые винты или саморезы. Необходимо повторно исследовать конструкцию, а, при обнаружении соответствующего крепежа, выкрутить его отвёрткой или внутренним шестигранником.

Снятие и ремонт замка

Ремонт замков межкомнатных дверей выполнить сложно. Причины неисправностей бывают разные.

При эксплуатации дешевой некачественной дверной фурнитуры из силумина возможна поломка 4-гранного штифта. Решение проблемы — покупка стального механизма от проверенных производителей и полная его замена.

Распространенная неисправность замков — неправильная работа язычка. Это возможно при коротком штифте. Квадрат может сдвигаться в направлении защелки, прижимать ее, уменьшая функционирование.

Ремонтные работы замков осуществляются таким образом:

Покупается длинный штифт, измеряется длина.
С помощью болгарки он укорачивается до необходимого размера.
Затем нужн разобрать замок межкомнатной двери.
Меняется квадрат, устанавливается дверная фурнитура.

При монтаже ручки основание должно прикрывать все отверстия, которые остались от предыдущего механизма.

Замок с ручкой может заменить или отремонтировать даже начинающий мастер, который умеет пользоваться подручными инструментами.

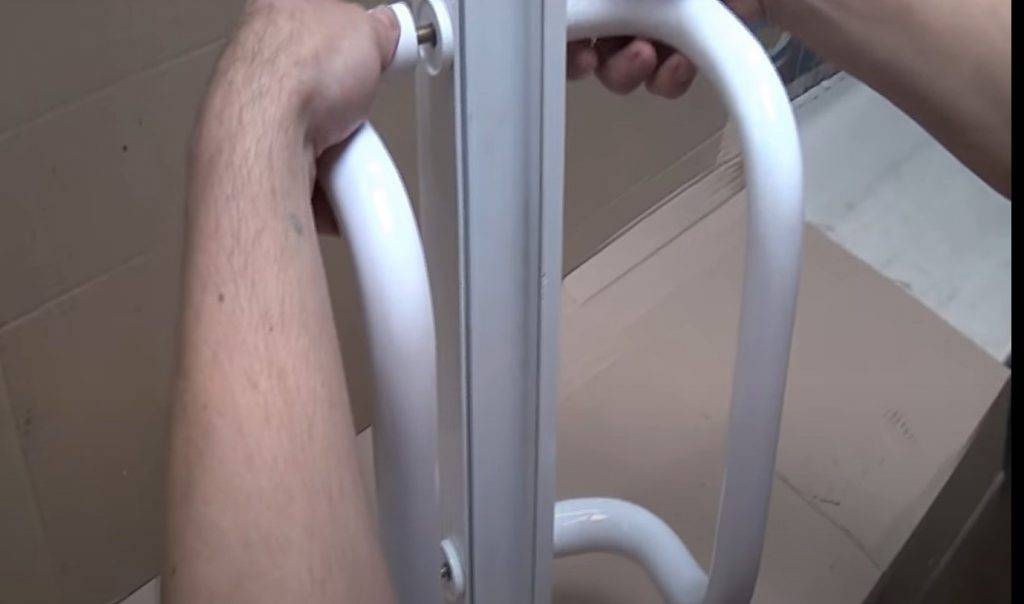

Стационарная

Выполнена в форме планок следующих видов: скобы, квадрат, круг. Крепятся к дверному полотну шурупами. Монтаж с двух сторон делают на одном стержне. Если повернуть ручку с одной стороны, можно увидеть, как она прокручивается с другой.

Для разбора фурнитуры нужно выкручивать саморезы. Они расположены в планке или ручке. Затем снимается фурнитура.

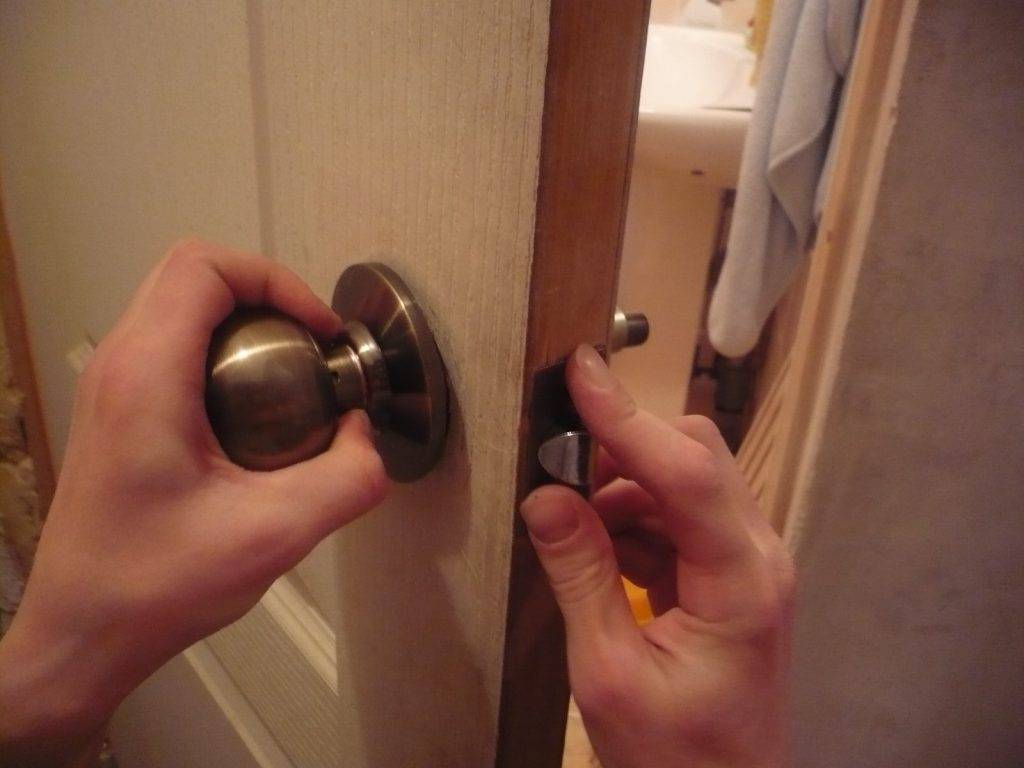

Как снять круглую ручку с кнопкой

Кнопки, фиксирующие наружную часть ручек, также могут конструктивно отличаться — порой их видно явно, в других случаях видно лишь отверстие. Наша задача — найти кнопку-фиксатор и нажать ее. Поехали!

На ручке ВНУТРЕННЕЙ СТОРОНЫ дверей находим кнопку или отверстие, под которым она скрывается. Если под отверстием кнопки не видно, то следует покрутить ручку в разные стороны, добившись совмещения отверстия с кнопкой.

Получив доступ, нажимаем кнопку подручным предметом — гвоздем, тонкой отверткой и т.п. Утопив кнопку, снимаем внешнюю часть ручки, прокручивая ее немного из стороны в сторону и двигая в сторону от двери (притягивая к себе).

Наружную часть ручки сняли (на фото заметно ее небольшое окисление), идем к следующему шагу.

Теперь нужно снять декоративный элемент в виде накладки, скрывающей крепежные винты круглой ручки. Для этого следует поддеть ее тонким металлическим предметом — стальной технической линейкой, отверткой с широким, но тонким жалом или подобным предметом. Поддевание следует производить очень аккуратно, стараясь не оцарапать или повредить покрытие полотна двери. Целесообразно подложить под поддевающий предмет металлическую тонкую пластинку — лезвие, например, а уже затем снимать декоративную накладку. Закрепить пластинку на дверном полотне можно изолентой или скотчем.

Сняв декоративную накладку, останется лишь выкрутить винты, стягивающие половники замка. Ручка снята.

В качестве дополнительной информации отметим, что вышеприведенным способом снимается подавляющее большинство кнобсетов как с круглой формой ручек, так и со скобовидной. Формы кнопок на изображениях наиболее распространены, но выглядеть они могут и по-другому.

Еще один вариант кнопки.

И такая форма бывает…

И такая тоже — в виде скобы…

Вот и все! Надеемся, наша инструкция пригодилась вам, и после снятия ручки ваши двери и руки остались целыми

Врезка дверных замков: инструкция по проведению работ

После подготовки всего необходимого для установки замка в дверь инструмента, можно приступать к выполнению работ. Первым делом необходимо решить, какое положение будет занимать дверь в установленном состоянии. Чтобы определиться, с какой стороны будут закреплены петли, а с какой врезан замок, можно приставить дверное полотно к стене возле проёма. После этого необходимо отметить места для врезки замка. Этот процесс несложный и с ним сможет справиться даже новичок. Следует от нижнего края дверного полотна с помощью рулетки отмерить 800-900 мм. На такой высоте, как правило, и производится установка замков и ручки на двери.

После этого на торце дверного полотна необходимо обозначить центр. Для этого используется две отметки, через которые проводится прямая линия. Она будет служить указателем расположения оси установки запорного механизма. Именно эта линия будет основным ориентиром при осуществлении дальнейших работ. После этого необходимо замерить длину той части замка, которая будет находиться внутри дверного полотна. Полученный результат измерений делится пополам. Эту величина необходимо отложить от отмеченной точки установки дверной ручки по начерченной ранее оси в обе стороны. Полученный отрезок задаёт границы углубления под установку замка.

Теперь необходимо высверлить посадочное отверстие. Первым делом следует замерить ширину устанавливаемой в дверь части замка. Отталкиваясь от этого показателя, необходимо выбрать нужное перьевое сверло для дрели. Оно должно быть на несколько миллиметров шире, чем измеренные габариты врезаемой в дверь части запорной системы. После этого, используя особый метод сверления, производится углубление под врезку замка. Делать это необходимо следующим образом. Сперва нужно установить сверло на одну из крайних отметок, ограничивающих место установки, и углубиться на 1 см.

После этого сверло передвигается на расстояние, равное половине его диаметра, и опять делается углубление на 1 см. Таким образом, необходимо сделать отверстия по все длине места установки замка. Теперь следует вернуться к первому углублению и высверлить ещё 1 см. Процедура повторяется и для других уже сделанных отверстий до тех пор, пока не будет обеспечена необходимая глубина для установки замка. После подготовки посадочного углубления в него следует вставить замок и карандашом отметить потай для декоративной части запорной системы. Теперь замок можно вынуть из дверного полотна. На следующем этапе необходимо вырезать потай.

Как уже было сказано выше, лучше всего эту операцию осуществлять с помощью ручного фрезера. В таком случае получится аккуратная выемка. Если фрезера нет в наличии, можно воспользоваться набором стамесок и молотком. Перед началом вырезания потая следует сделать зарубки по всему ранее начерченному контуру. Для этого стамеска ставится перпендикулярно торцу дверного полотна и несильными ударами молотка делаются углубления. Теперь необходимо удалить материал дверного полотна на толщину декоративной планки запорной системы. При этом работы следует осуществлять максимально внимательно и аккуратно, чтобы не повредить декоративное покрытие двери.

На заключительном этапе установки замка в дверь необходимо просверлить отверстие под установку дверной ручки. Для этого с помощью рулетки его требуется перенести на дверное полотно. После этого в дрель устанавливается перьевое сверло, но уже большего диаметра. Сверлить отверстие под ручки необходимо с двух сторон. В противном случае велика вероятность повреждения декоративного покрытия дверного полотна. После того, как кончик сверла покажется с обратной стороны двери, следует прекратить высверливание и продолжить его уже в противоположном направлении. Таким же образом осуществляется подготовка под секрет замка, если он присутствует в его конструкции.

После этого можно производить сборку и установку запорной системы и ручек. Замок вставляется в торец дверного полотна и фиксируется с помощью шурупов. Затем вставляется и закрепляется одним шурупом с боку декоративной планки замка. Теперь остаётся только установить в отверстие крепежный квадрат и насадить на него дверные ручки, которые фиксируются с помощью идущих в комплекте с замком шурупов или стяжек.

Вот таким образом получен ответ на вопрос, как поставить замок

Если работы производить аккуратно и осторожно, то результат установки запорного механизма на дверь оправдает все ожидания. Кроме врезки нового замка в межкомнатную дверь, необходимо овладеть и навыками демонтажа запорного механизма. Это может пригодиться при замене замков в уже эксплуатируемой двери

Это может пригодиться при замене замков в уже эксплуатируемой двери.

Замена

Если ремонт механизма невозможен, то необходимо заменить ручку входной двери на другую. Для начала в торцевое отверстие вставляется защелка, которая прикручивается саморезами с двух сторон. После установки защелки требуется прочистить отверстие от строительного мусора. Сделать это можно с помощью струи воздуха, например феном.

После вставляется штифт (квадрат) в соответствующее квадратное отверстие защелки. На штифт с обеих сторон крепится рукоятка

Важно не перепутать, с какой стороны должна быть левая часть рукояти, а с какой — правая. От этого будет зависеть правильность открывания двери

Затем рукоятка прикручивается к двери саморезами. Теперь остается только замаскировать крепления. Сделать это можно при помощи декоративных накладок.

Причины разбора: как снять дверную ручку межкомнатной двери

Почти все ручки имеют схожий процесс разбора. Если знать, как правильно разобрать ручку, то можно сделать это за полчаса. Для этого нужно понять, как она устроена, чтобы ее открутить.

Причины разбора дверной ручки:

Выход из строя – поломка;
Ремонтные работы;
Замена старой модели;
Потеря первоначальных эстетических свойств (царапины, потертости).

Если установлена дешевая ручка, стоит ожидать, что ее поломка может произойти в ближайшее время после установки. Дверные ручки китайского производства обладают небольшим сроком службы, а их стоимость невелика. Поэтому многие хозяева устанавливают такие ручки. Но, чтобы каждый раз не производить ремонт или замену, стоит выбрать более качественную фурнитуру для межкомнатной двери.

Во время ремонта квартиры, ее интерьер может поменяться кардинально. Старая ручка может не подойти к обновленному варианту комнаты/квартиры. Поэтому приходится разбирать уже установленную ранее ручку и менять ее на новую.

На рынке появляются новые модели ручек. Они могут иметь преимущества над старыми моделями: обновленный и упрощенный механизм, форму, цвет. Некоторые люди меняют старые ручки на новые, так как увидели в продаже товар лучше или качественнее, чем уже был установлен у них ранее. Это тоже является причиной разбора ручки.

Если ручка потеряла свои первоначальные свойства – внешний вид, то это еще один повод установить новую фурнитуру. Все дверные ручки подвергаются частому воздействию. Со временем на них появляются царапины, а декоративное покрытие стирается. Все эти изъяны портят внешний вид металлической ручки.

Заново покрывать краской ручку невыгодно, долго и не всегда является возможным. Легче заменить ее на новую.
